Nome del prodotto: | pompa di trasferimento di olio dell'ingranaggio | modello: | CBN |
---|---|---|---|
Tipo di azionamento: | Cinghia/collegamento diretto elettrico | Applicazione: | olio pesante |
Struttura: | Pompa a ingranaggi | Garanzia: | 12 mesi |
Evidenziare: | gear lube transfer pump,rotary gear oil pump |

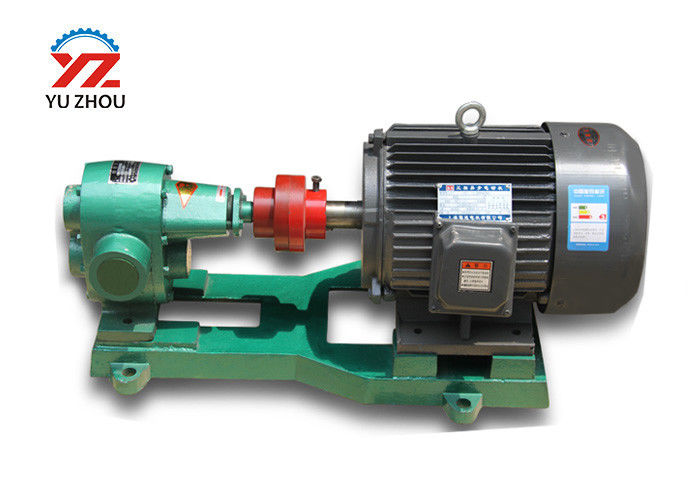

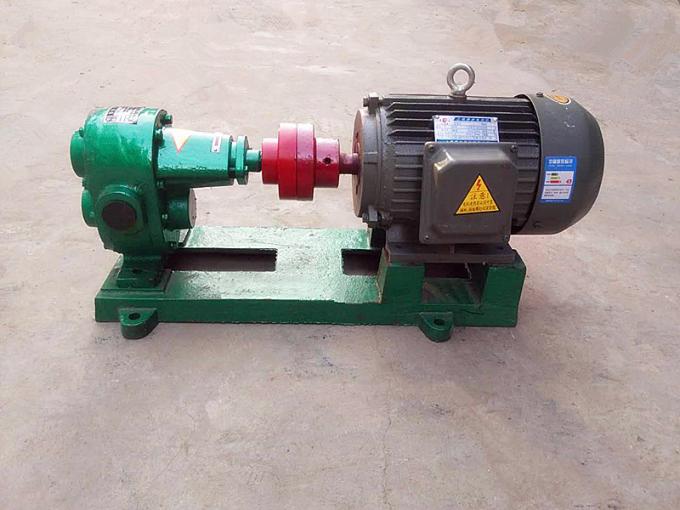

Collegamento 380v 220v 415v del motore elettrico della pompa di trasferimento di olio dell'ingranaggio della pompa di olio pesante di serie del CBN
1.Introduction
La pompa di olio pesante di serie del CBN compone di corpo di pompa, di copertura, di ingranaggio e di parti della guarnizione della asse-fine ecc. Facendo uso della trasmissione del tipo puleggia e collegamento diretto esteriori del ponte dei motori con a bassa velocità e diffonda, alti caratteri di aspirazione. D'altra parte, sigillando facendo uso di 2 tipi strutture meccaniche di sigillamento dovuto i liquidi di trasferimento.
La serie può tutta adottare l'antiacido inossidabile ed il materiale anticorrosivo per fare, adatto ad industria alimentare, a farmacia e ad industria chimica quotidiana.
Temperatura media adeguata: sotto 230C
Viscosità media adeguata: sotto 2000mm2/S
medium 2.Transfer
1).Paint, colofonia, cera paraffinica, sapone, fango, asfalto, olio di grande viscosità, ecc.
2).Butter, sciroppo, salsa, grasso, dentifricio in pasta, ecc.
Modello | Pompa di olio pesante del CBN |
Portata | 1- 60cbm/h |
Pressione dell'uscita | 4-25 Antivari |
Materiale della pompa | Acciaio inossidabile del ghisa |
Efficienza | 80% |
Frequency&voltage | Su misura dall'alimentazione elettrica del cliente |
Portata di applicazione | Vario liquido di lubrificazione di trasporto al ℃ 70 di temperatura non più superiore. Se la temperatura è ℃ fino a 200, il materiale anti alto della temperatura sarà abbinato. La sua viscosità è 5*10-5-15*10-3m2/s. |
Dati tecnici:
Modello
| Calibro (millimetro)
| Flusso | Pressione (MPa)
| Velocità (r/min) | Potere (chilowatt)
| |
m3/h | L/min | |||||
CBN-4 | 32 | 4 | 66 | 0,75 | 960 | 1,5 |
CBN-7 | 40 | 7 | 116 | 0,75 | 960 | 3 |
CBN-13 | 50 | 13 | 216 | 0,75 | 960 | 5,5 |
CBN-18 | 70 | 18 | 300 | 0,6 | 960 | 7,5 |
CBN-30 | 80 | 30 | 500 | 0,6 | 960 | 11 |
CBN-38 | 100 | 38 | 633 | 0,6 | 960 | 15 |
CBN-45 | 100 | 45 | 750 | 0,6 | 960 | 18,5 |
CBN-60 | 100 | 60 | 1000 | 0,4 | 960 | 22 |
Difficoltà e soluzioni
Difficoltà | Produttivo Ragione |
Soluzioni |
Scaricando olio o scarico del poco olio | direzione 1.Revolving invertita | 1.Change dentro alla valvola di giusta direzione 2.Open |
Nessuna pressione o pressione che non aumenta | il bottone 1.The del metro di pressione è ancora nella pressione di posizione di riposo 2.The della valvola di sicurezza è ugualmente low3. La valvola laterale del tubo è su 4. Temperatura elevata, stagnola di bassa viscosità o e piccola resistenza della perdita del tubo 5.Air nel tubo | 1.Press il bottone SOPRA della pressione meter2. Riadatti la pressione 3.Close della valvola di sicurezza la temperatura di olio laterale della valvola 4.Reduce del tubo 5. Verifichi il tubo di assorbimento |
Lubrifichi la perdita in guarnizione meccanica | la guarnizione 1.Shaft non è stata difetti correttamente regolati di usura 3.The dell'anello 2.O-seal causati durando degli anelli stazionari e giranti di seal4 meccanico. Primavera floscia | 1.Adjust 2.Change O-guarnizione anelli stazionari e giranti di 3.Change o lucida il magain4. Cambi la molla |
Rumore e vibrazione | 1.Improper che monta 2.The nella concentricità dell'asse della pompa e tubo o filtro dell'asse 3.Absorption del motore fermati sulla dimensione del tubo 4.Absorption è troppo piccolo e lungamente. Non potrebbe pompare dentro, dato che la resistenza è la resistenza del tubo troppo grande di esaurimento 5.Oil è ugualmente big6. La fuga di aria 7.Fastener è 8.Gears rilassato ed i cuscinetti stanno l'usura seria di manifestazione di lati o hanno afferrato | 1.Check fuori e mantengono 2.adjust cose della sporcizia 3.Clear nel tubo di assorbimento o nel filtro 4.Read appena 5.Check su se il tubo o la valvola di esaurimento è up6 bloccato. Controllo alto e maintain7. Controlli su e stringalo 8.Disassemble e mantengali o cambi |
Sicuro valvola inattuabile | 1.Wrong position2. Chip troppo alto della valvola 3.Safety di pressione afferrato | 1.Reassembling it2. Abbassi la pressione 3.Disassembling, lavi e regoli |
