Dettagli:
Termini di pagamento e spedizione:
|
Nome del prodotto: | pompa idraulica centrifuga | Pacchetto: | Imballaggio della cassa del compensato |
---|---|---|---|
Materiale: | ghisa | energia: | Elettrico/diesel |
Teoria: | Pompa centrifuga | modalità: | Orizzontale |
Evidenziare: | fire fighting water pump,motor driven centrifugal pump |

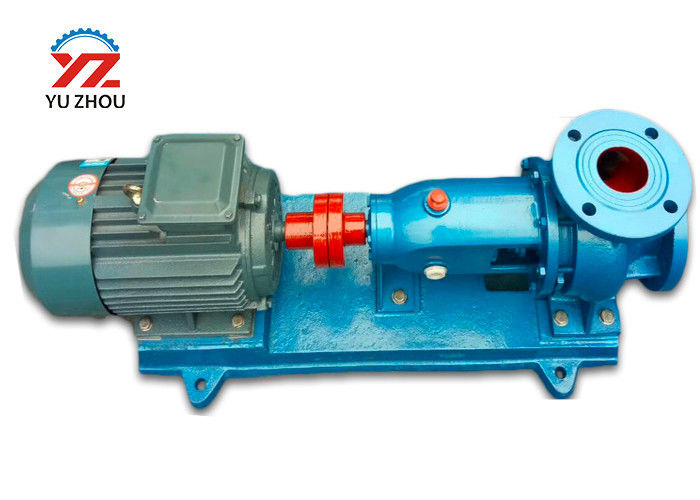

È il motore diesel centrifugo orizzontale di energia elettrica della pompa idraulica di alto flusso di serie

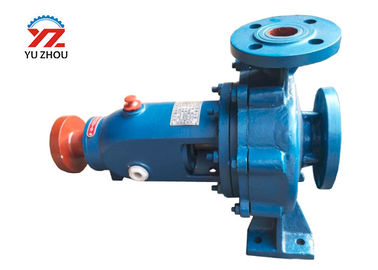

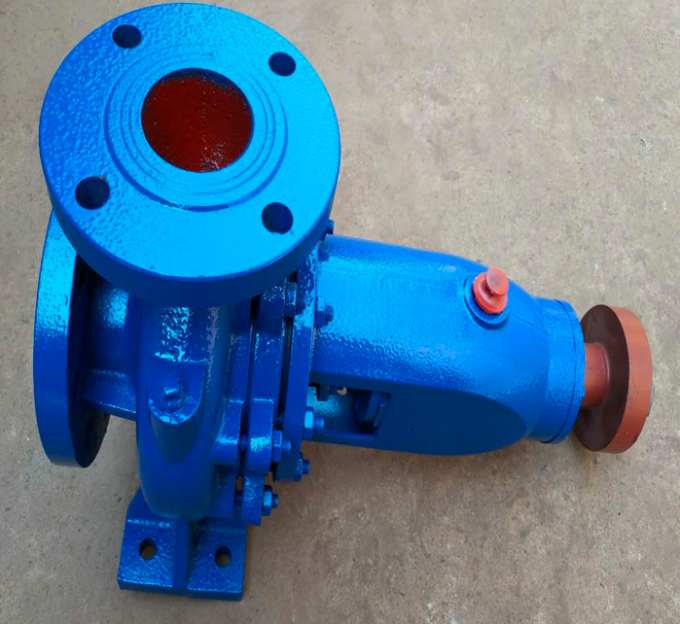

1. È il tipo unico aspirazione che ad un solo stadio la pompa centrifuga secondo la norma internazionale ISO2858 ha specificato la progettazione di dimensione e della prestazione, pricipalmente è composto di corpo di pompa, la copertura della pompa, la ventola, l'asse, l'anello sigillante, manica dell'asse ed il cuscinetto della sospensione vede, ecc.
2. È il tipo corpo di pompa della pompa centrifuga di unico aspirazione e parti ad un solo stadio della copertura della pompa, dalla suddivisione del posto della parte posteriore della ventola, i che dicono normalmente cioè dopo che le porte aprono la struttura. Il suo vantaggio è facile da controllare e mantenere, riparare senza corpo di pompa sostituto, conduttura di aspirazione, linea di scarico e motore, necessità di rimuovere l'accoppiamento esteso fra le parti del collegamento, può uscire la manutenzione delle parti del rotore.
le coperture 3.Pump (cioè, corpo di pompa e copertura della pompa) costituiscono uno studio della pompa. Ventola, asse e cuscinetto di rotolamento per il rotore della pompa. Le componenti del cuscinetto della sospensione che sostengono il rotore della pompa parte, rotolando il cuscinetto con la forza radiale della pompa e la forza assiale.
4. per equilibrare la forza assiale della pompa, la maggior parte della ventola della pompa, prima e dopo sono fornite dell'anello sigillante e nella ventola HouGaiBan il foro dell'equilibrio, perché alcuni pompano la forza assiale non è grande, parte posteriore della ventola non ha messo l'anello sigillante ed il foro dell'equilibrio.
5. L'anello sigillante assiale della pompa è fatto attraverso la ghiandola di imballaggio, l'anello di imballaggio e l'imballaggio, ecc, per impedire la presa d'aria o tantissima perdita dell'acqua. Pompi la ventola se c'è un equilibrio, è fornito della cavità molle dell'imballaggio e l'entrata della ventola è collegata, quale il liquido dell'entrata della ventola nello stato di vuoto, quindi facilmente lungo l'assunzione della superficie della manica dell'asse, in modo da nella camera dell'imballaggio sono forniti dell'anello di imballaggio attraverso i fori della copertura della pompa, pomperanno l'acqua dell'interno di pressione conducono all'anello di imballaggio per sigillare. Pompi il foro dell'equilibrio della ventola se non, perché la pressione liquida posteriore della ventola è maggior della pressione atmosferica, quindi non esiste problema di perdita del gas, in modo da non imballano l'anello di imballaggio.
6. per evitare usura di asse, in asse attraverso la camera dell'imballaggio con le parti della manica dell'asse della protezione. Bush e fra l'asse deve avere tipo giunto circolare, per impedire con assunzione o perdita di superficie.
7. Il modo dell'azionamento della pompa è attraverso l'accoppiamento elastico esteso e l'accoppiamento del motore, la direzione di rotazione della pompa, dal determinare l'estremità vede, per in senso orario.
Dati tecnici
Modello | Capacità | Testa | Potere | Effeciency |
m3/h | m. | chilowatt | % | |
50-32-125 | 12,5 | 20 | 2,2 | 60 |
50-32-125 | 6,3 | 5 | 0,55 | 54 |
50-32-160 | 12,5 | 32 | 3 | 54 |
50-32-160 | 6,3 | 8 | 0,55 | 48 |
50-32-200 | 12,5 | 50 | 5,5 | 48 |
50-32-200 | 6,3 | 12,5 | 0,75 | 42 |
50-32-250 | 12,5 | 80 | 11 | 38 |
50-32-250 | 6,3 | 20 | 1,5 | 32 |
65-50-125 | 25 | 20 | 3 | 69 |
65-50-125 | 12,5 | 50 | 0,55 | 64 |
65-50-160 | 25 | 32 | 0,5 | 65 |
65-50-160 | 12,5 | 5 | 0,75 | 60 |
65-40-200 | 25 | 50 | 7,5 | 60 |
65-40-200 | 12,5 | 12,5 | 1,1 | 55 |
65-40-250 | 25 | 80 | 15 | 50 |
65-40-250 | 12,5 | 20 | 2,2 | 46 |
80-65-125 | 50 | 20 | 5,5 | 75 |
80-65-125 | 25 | 5 | 0,75 | 71 |
80-65-160 | 50 | 32 | 7,5 | 73 |
80-65-160 | 25 | 8 | 1,5 | 69 |
8050-200 | 50 | 50 | 15 | 69 |
80-50-200 | 25 | 12,5 | 2,2 | 65 |
80-50-250 | 50 | 80 | 22 | 63 |
80-50-250 | 25 | 20 | 3 | 60 |
80-50-315 | 50 | 125 | 37 | 54 |
80-50-315 | 25 | 32 | 5,5 | 52 |
100-80-125 | 100 | 20 | 11 | 78 |
100-80-125 | 50 | 5 | 1,5 | 75 |
100-80-160 | 100 | 32 | 15 | 78 |
100-80-160 | 50 | 8 | 2,2 | 75 |
100-65-200 | 100 | 50 | 22 | 76 |
100-65-200 | 50 | 12,5 | 4 | 73 |
100-65-250 | 100 | 80 | 37 | 72 |
100-65-250 | 50 | 20 | 5,5 | 69 |
100-65-315 | 100 | 125 | 75 | 66 |
100-65-315 | 50 | 32 | 11 | 63 |
125-100-200 | 200 | 50 | 45 | 81 |
125-100-200 | 100 | 12,5 | 7,5 | 76 |
125-100-250 | 200 | 80 | 75 | 78 |
125-100-250 | 100 | 20 | 11 | 76 |
125-100-315 | 100 | 32 | 15 | 73 |
125-100-400 | 100 | 50 | 30 | 65 |
150-125-250 | 200 | 20 | 18,5 | 81 |
150-125-315 | 200 | 32 | 30 | 79 |
Rileva:
1. ogni modello ha la portata e ascensore differenti della testa.
2. ogni modello ha tipo differente ventola: A, B, ventola di tipo C.
3. ogni modello potrebbe accoppiato con 2poles o un motore di 4 pali coppia ed inoltre potrebbe guidato dal motore diesel.
